绝缘鞋手套耐压装置测试绝缘手套■测试前准备工作：·把六只绝缘靴专用盘形容器放于绝缘板上，加入一半水，放在六个工位上，注意底部和绝缘板上的螺丝接触好。·将六只绝缘手套专用桶形容器放入六只盘形容器中，在桶形容器中倒入一半水，在绝缘手套中倒入水，不装水的高度不小于9厘米。将绝缘手套放入桶形容器中，绝缘手套内外水平面基本呈相同高度，露出水面部分应该擦干。·将六根导电杆穿过方电导管，与绝缘手套中的水相接触。■测试绝缘手套：·按下控制电源旋钮，接通控制电源。·操作人员离开机体，用遥控器进行操作。·先按下“A”键，高压表的数值在增大，仪器箱六只电流表的数值也在变大。一直按下“A”键，进行升压，升到8.0KV时，松开“A”键，（因为电机惯性的影响，应提前4～5个字松开“A”键）按下“C”键，此时定时器开始工作。如果六只绝缘手套都合格，当测试时间到达后，试验台开始自动将电压降到零。·如果其中有某个绝缘手套不合格，对应工位的仪器箱电流表数值升到保护电流值时，主回路断开，闪光报警灯亮，对应工位的指示灯J1亮。此时试验台自动降压，待零位指示灯亮后，断开控制电源。·将不合格的绝缘手套取下，按以上步骤重新进行测试。九、控制界面1．控制界面由三部分组成：打印机，液晶显示屏，操作键盘。打印机用来打印测试报告；液晶显示屏显示参数；键盘用来进行操作。键盘共有10个键位，说明键：用于数值的移位，如从十位移到个位或从个位移到十位↓键： 用于数值的增减，如从2减到1或从1增到2；同时用于不同项目的选择。（5）复位：按下后回到开机时的原始状态；（6）测试：选择不同的项目进行测试；（7）确定：对上一步项目或动作及参数进行确认。（8）备用：用于以后开发。（9）设定：对试件的测试电压、泄漏电流及试验时间进行设置；（10）打印：测试完成后，打印出测试报告；

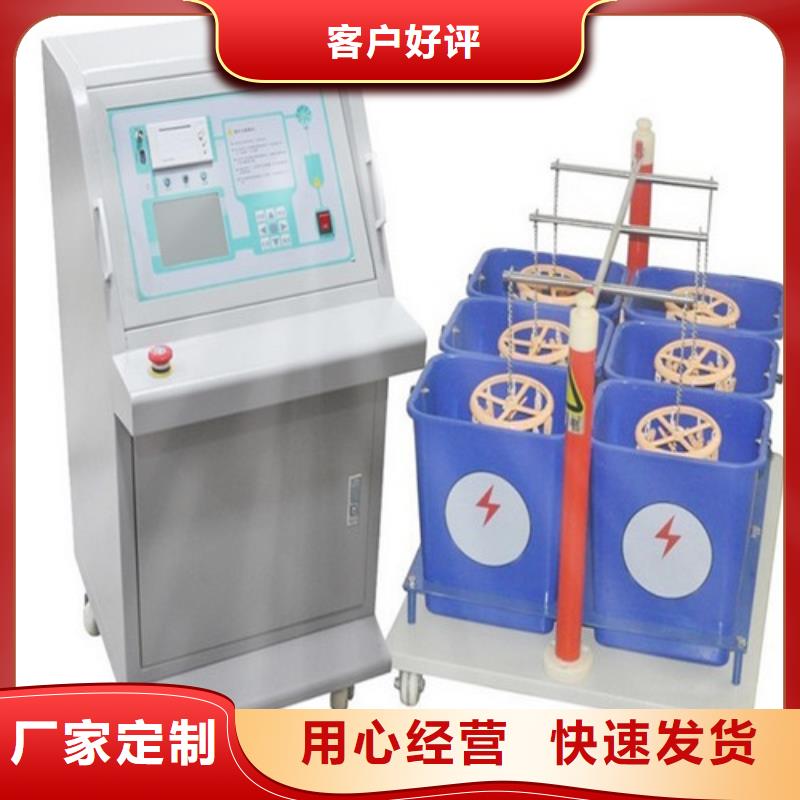

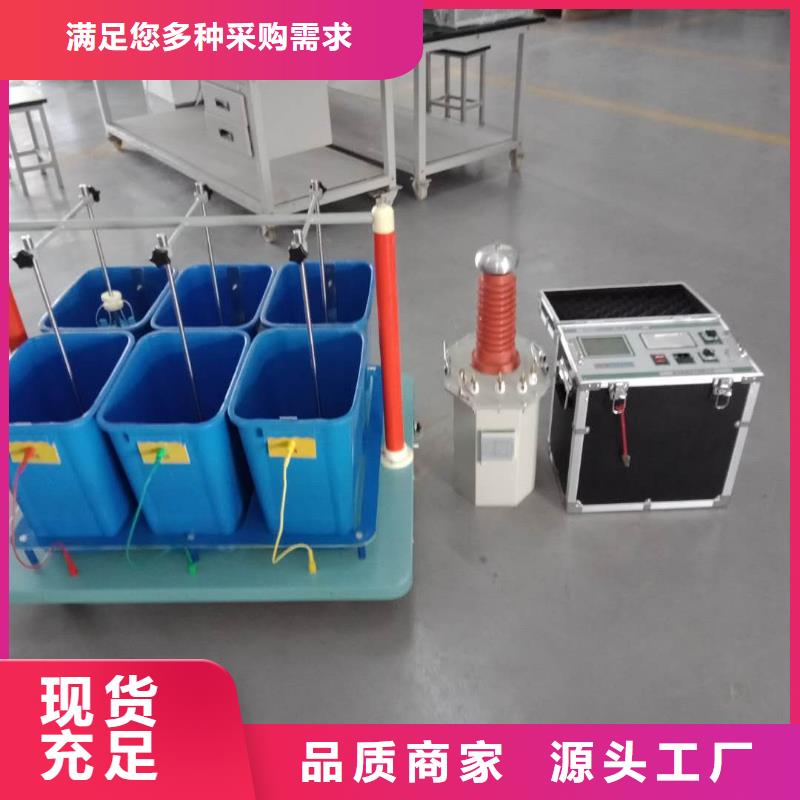

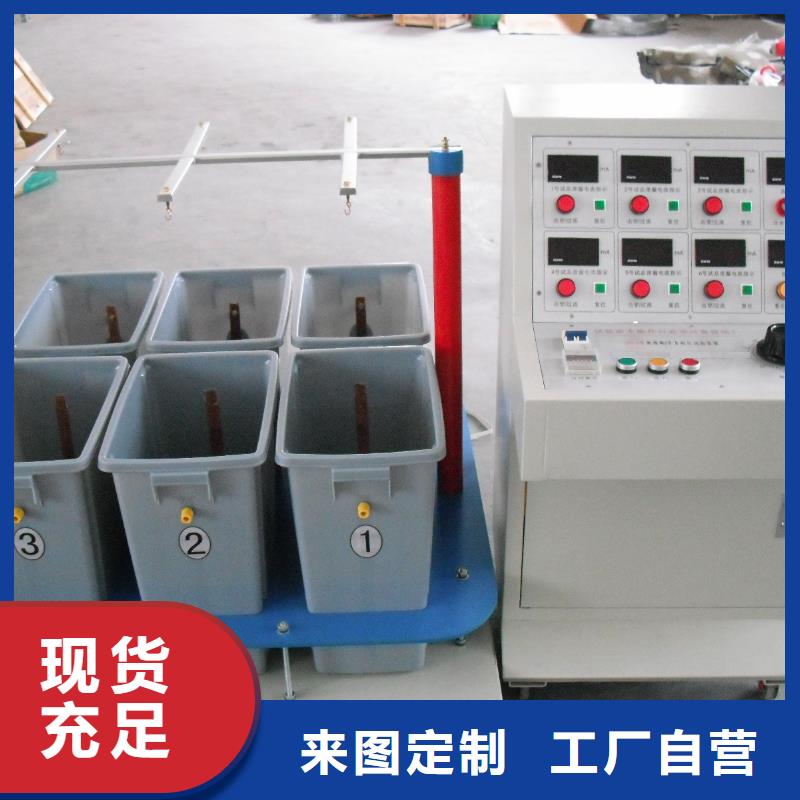

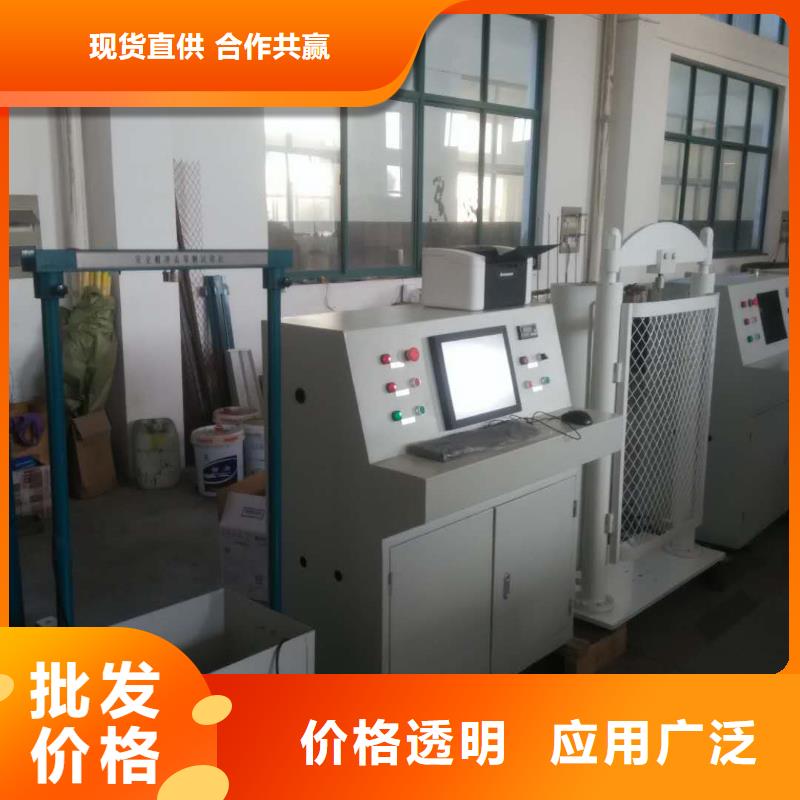

绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg

绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）,其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）,其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）,其中I为示值泄漏电流分辨率：0.01 mA数显计时
